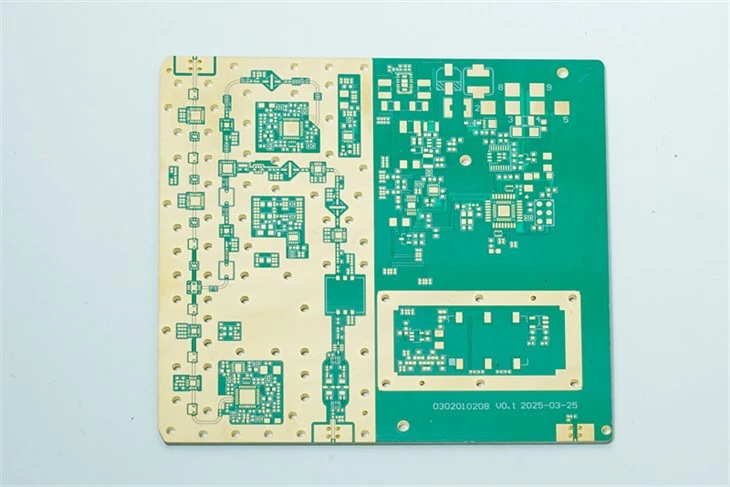

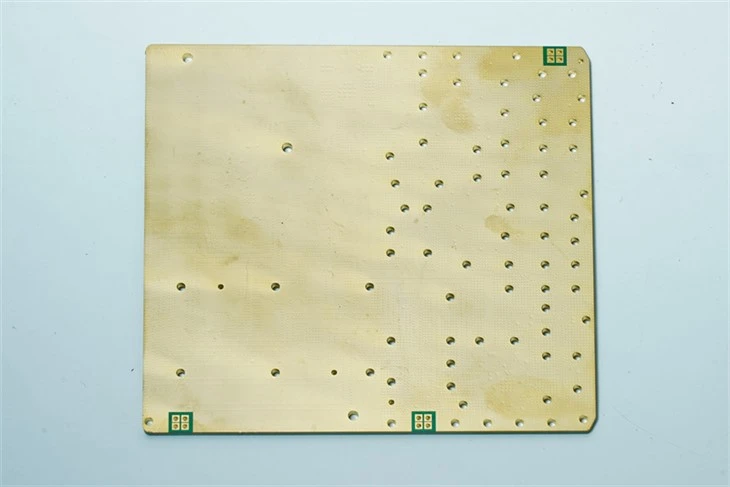

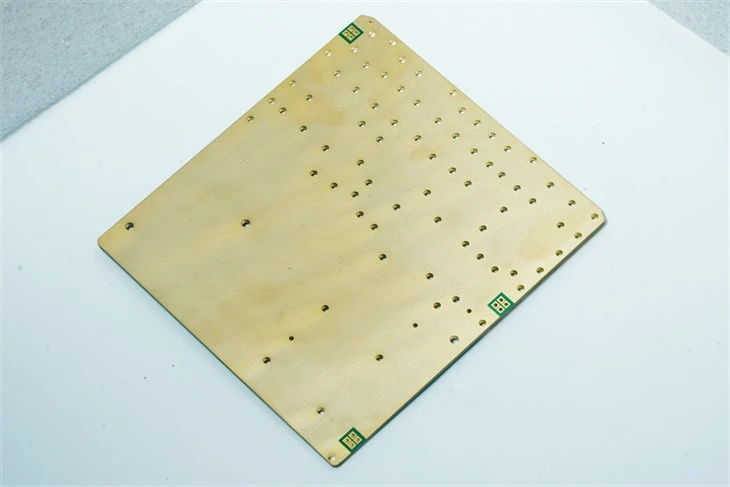

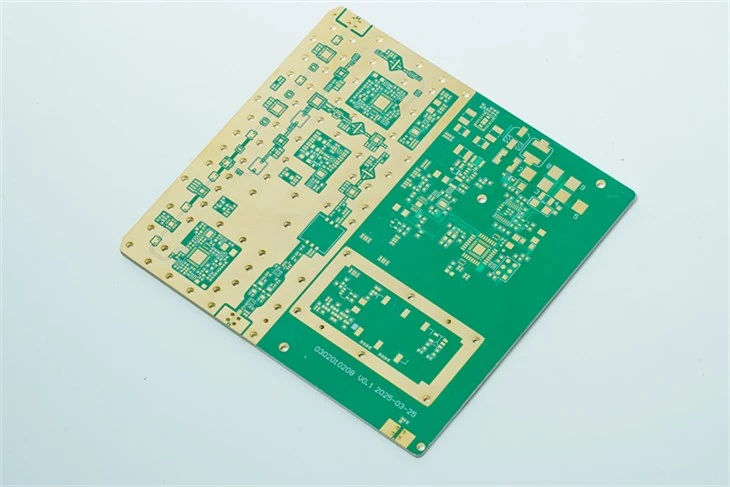

Rogers wysoka częstotliwość PCB

Rogers RF PCB odnosi się do płyt obwodowych wykonanych z zastrzeżonymi podłożami Rogers Corporation, zaprojektowanymi do zastosowań RF/ Microwave/ MMWave (0,5-110 GHz). Ich podstawowa wartość leży w:
1. Ultra - Niska utrata sygnału, współczynnik rozpraszania (tanδ) tak niski jak 0,001 @10 GHz
2. STABALNE PARAMETRY EM, Współczynnik temperatury DK mniejszy lub równy -50 ppm/ stopień
3. Precyzyjna kontrola impedancji, tolerancja linii przesyłowej ± 0,75%

Wyślij zapytanie

Charakterystyka produktu

1. Ultra - Low Dielectric Strat
Współczynnik rozpraszania (tanδ) 0,0009 ~ 0,0037 ** (@10 GHz), 40% niższy niż standardowy PTFE
Przypadki: RO3003 ™: 0,0013 @10 GHz, RO4835 ™: 0,0037 @77 GHz

2. Stabilna stała dielektryczna (DK)
Temp. Współczynnik mniejszy lub równy -50 ppm/ stopień (-55 stopni ~ 150 stopni), np. RO4350B ™ δDK<±0.02 @40GHz
Stabilność częstotliwości: δDK<±0.02 from 1-100GHz (RO3000™)

3. Low - Folia miedziana profilowa
Chropowatość miedzi HVLP ra =0.3 μm (vs . 2 μm dla standardowej folii)
Korzyść 77 GHz: 35% zmniejszenie utraty efektu skóry

4. Cte - dopasowany do miedzi
Z - Axis CTE 17 ~ 25 ppm/ stopień (dopasowuje Copper's 18ppm/ stopień), zapobiega rozwarstwianiu
Kontrast: fr - 4 z-cte ≈70ppm/ stopień

5. Podłoż izotropowy
Xy/z - Axis DK Uniformowość δDK<0.05, enables <0.8° phase error in phased arrays

6. Zwiększona przewodność cieplna
Special series >0,6 W/(M · K) (np. RO4730G3 ™), obsługuje gęstość mocy 30 W/mm²

7. Ekstremalne przetrwanie środowiska
Certyfikowane do zastosowań przestrzennych (1000 cykli termicznych, promieniowanie UV)

Pole aplikacji produktu

Komunikacja 5G/6G

Stacje bazowe MMWAVE: 28/39 GHz AAU (RO4835 ™) z błędem fazowym ± 0,5 stopnia
Massive MIMO: Systemy 64T64R (RO4730G3 ™), utrata wstawienia<0.03dB/cm @40GHz

Elektronika samochodowa

Radar 77 GHz: anteny łatek (RO3003 ™), tempco -3ppm/ stopień dla ± 0,1 m
Moduły V2X: 5.9 GHz C - V2X (RO4350B ™), przetrwa ciepło silnika o długości 150 stopni

Aerospace i satelita

Tablice fazowe satelitarne: Ka - moduły T/R (RT/Duroid® 5880), δDK<0.01 in vacuum
Avionics Radar: X-band AlN hybrid boards, power density >30 W/cm²

Systemy obronne

Electronic Warfare: 2-18GHz frequency-hopping (RO4000®), >2 GHz natychmiastowy BW
Poszukiwacze rakietowe: W - Radar obrazowy (94GHz) (RO3000 ™), rozdzielczość 0,5 stopnia

Medyczne i przemysłowe

Ablacja mikrofalowa: 2,45 GHz PAS (Copper - Clad RO4730G3 ™), przewodność 1,2 W/mk
Plasma Generators: 13.56MHz RF power (high-Dk RO3210™), >85% wydajność
