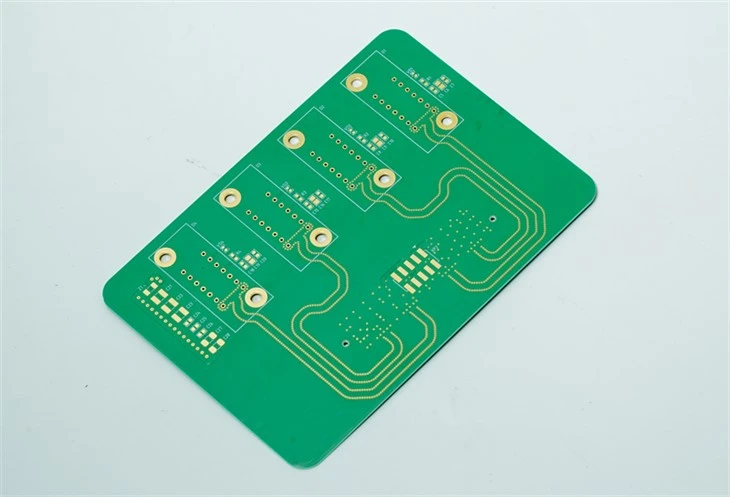

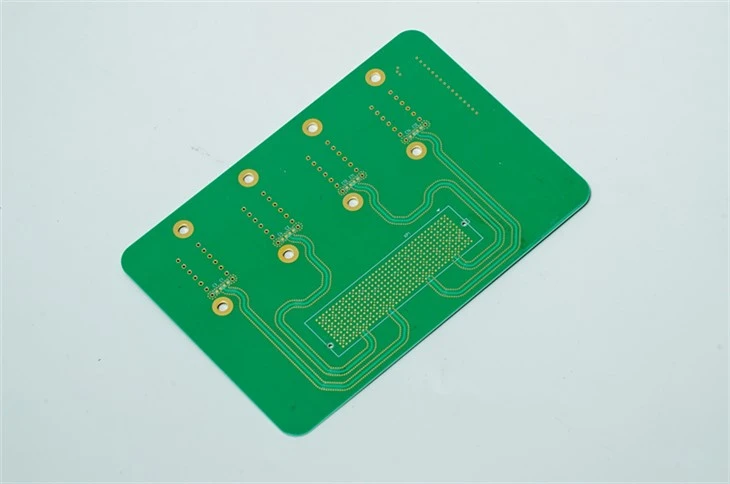

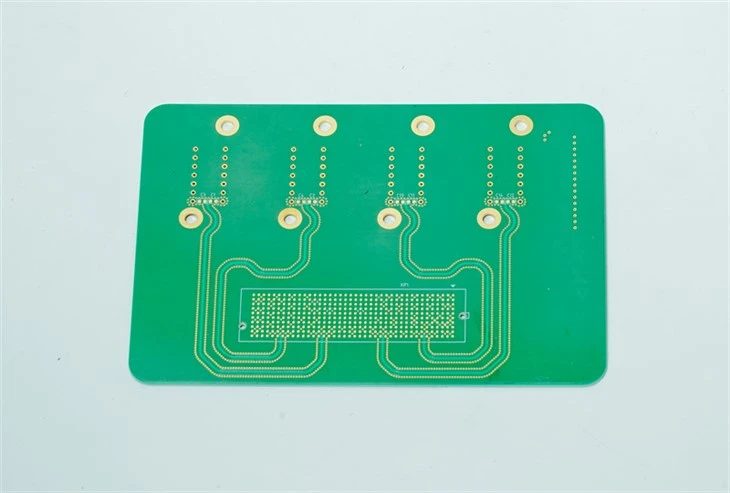

Hybrydowa Dielektryczna PCB

Hybrydowa Stackup High - PCB częstotliwości jest wyspecjalizowanym typem płytki drukowanej wielowarstwowej. Jego cechą definiującą jest integracja różnych materiałów podłoża (laminatu) z wyraźnymi właściwościami dielektrycznymi w jednej strukturze PCB. Zazwyczaj łączy to Low -, wysokie - Materiały wydajnościowe (takie jak seria Rogers RO4000, Taconic RF Series lub PTFE - Materiały dla wysokich -} warstwy częstotliwości/RF warstwy sygnałów (Eg, Millimeter -}, 5G, z Standard FR4 Materials for FR4 Material. Low -, sygnał cyfrowy, moc i warstwy sterowania.
Ta hybrydowa konstrukcja ma na celu optymalizację zarówno wydajności, jak i kosztu: Wysokie - ślady częstotliwości wykorzystują wyspecjalizowane materiały, aby zapewnić integralność sygnału i minimalną stratę, a mniej krytyczne sekcje wykorzystują bardziej ekonomiczny materiał FR4. Hybrydowe PCB są szeroko stosowane w wymaganiu aplikacji częstotliwościowych o wysokiej -, takich jak stacje bazowe komunikacyjne, komunikacja satelitarna, systemy radarowe, sprzęt do sieci prędkości High - i zaawansowane instrumenty testowe.

Wyślij zapytanie

Charakterystyka produktu

1. Zoptymalizowana wydajność elektryczna
Ścieżki sygnałów HF wykorzystują materiały o niskim współczynniku rozpraszania (DF) i stabilnej stałej dielektrycznej (DK), znacznie zmniejszając tłumienie sygnału i zniekształcenie.

2. Koszt - skuteczność
Wykorzystuje drogie materiały HF tylko w obszarach o wysokiej częstotliwości - i ekonomicznej FR4 w innym miejscu, skutecznie obniżając ogólne koszty produkcji.

3. Elastyczność projektowania
Pozwala inżynierom wybrać najbardziej odpowiedni materiał dla różnych warstw na podstawie częstotliwości sygnału, mocy i krytyczności.

4. Zarządzanie termicznie
Niektóre materiały HF oferują lepszą przewodność cieplną, pomagając rozpraszanie ciepła w obszarach mocy.

5. Siła mechaniczna i niezawodność
FR4 zapewnia dobrą wytrzymałość mechaniczną i sztywność, wspierając stabilność strukturalną całej tablicy.

6. Złożony proces produkcji
Struktura hybrydowa zwiększa złożoność produkcyjną, wymagając specjalnych procesów laminowania, technik wiercenia (np. Wieriennictwo laserowe) i kontroli trawienia w celu zapewnienia wiarygodnego wiązania i połączenia (np. PTH poprzez niezawodność) między różnymi interfejsami materiałowymi. To jego główne wyzwanie.

7. Rozważania dotyczące kompatybilności materialnej
Różne materiały mogą mieć różne współczynniki ekspansji cieplnej (CTE) i szybkości absorpcji wilgoci, wymagające starannego rozważenia podczas projektowania i produkcji, aby zapobiec niewydolności lub awarii wzajemnych połączeń.

8. Precyzja kontroli impedancji
Wymaga wyjątkowo precyzyjnej kontroli impedancji na warstwach HF, polegając na stabilnym materiale DK i ścisłej kontroli procesu.
