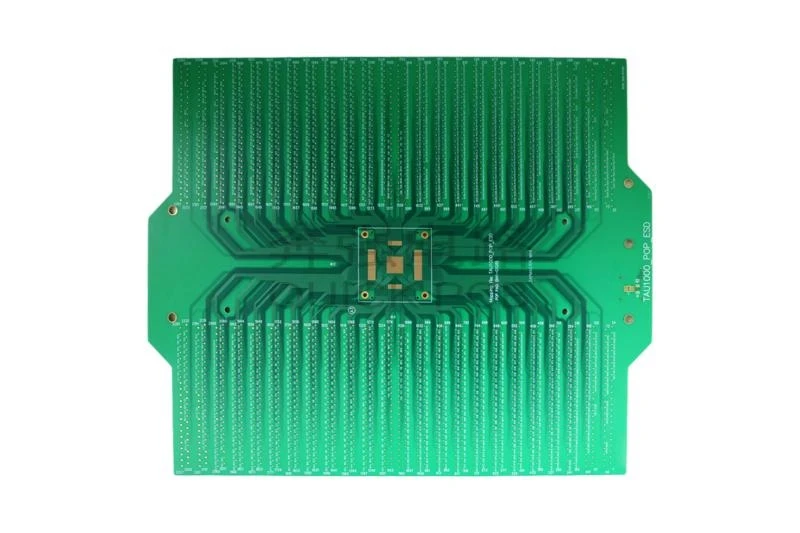

Półprzewodnikowy test PCB

Any - PCB HDI HDI jest najbardziej zaawansowanym technologicznie i złożonym typem wysokiej płyty drukowanej gęstości- płyty drukowanej. Jego cechą definiującą jest użycie dowolnej technologii połączenia warstwy -, co oznacza, że ​​wszystkie warstwy przewodzące (w tym wszystkie warstwy sygnału i płaszczyzny) mogą być bezpośrednio podłączone do dowolnej innej warstwy za pomocą mikrowania laserowego, całkowicie eliminując potrzebę tradycyjnej przez - otworów lub ograniczone rozłożone/zakopane.
Kluczowe cechy:
True Any - Warstwa wzajemność łączności: Jest to podstawowa różnica od standardowych płyt HDI „sekwencyjnie zbudowanych”. W standardowym HDI mikropętanie mogą łączyć tylko sąsiednie warstwy (1 -) lub ograniczoną liczbę warstw przez wiele cykli laminowania (2 stopnie i więcej). Każde warstwy HDI pozwala na bezpośrednie połączenie z warstwy zewnętrznej z najgłębszą warstwą w procesie projektowania i produkcyjnym, zapewniając niezrównaną swobodę routingu.
Niezwykle wysoka gęstość okablowania: eliminując przestrzeń zajmowaną przez otwory - i umożliwiając przemieszczanie się sygnałów optymalnymi ścieżkami w przestrzeni 3D, projektanci mogą osiągnąć niezwykle złożone układy obwodów na bardzo małych obszarach płyty, pomyśli o wysokim - I/O zaawansowane chipsy (np. CPUS, GPUS, FPGA).
Optymalna wydajność elektryczna: Struktura warstwy dowolnej - umożliwia użycie krótszych ścieżek połączeń i mniej za pośrednictwem odcinków. To znacznie zmniejsza długość ścieżki sygnału, efekty indukcyjne i tłumienie sygnału, co jest szczególnie korzystne dla wysokiej prędkości - i wysokiej integralności sygnału częstotliwości.
Mniejszy rozmiar i jaśniejsza waga: wyjątkowo wysoka gęstość okablowania pozwala na drastyczne zmniejszenie rozmiaru płyty przy jednoczesnym osiągnięciu takiej samej lub większej funkcjonalności. Ma to kluczowe znaczenie dla urządzeń elektronicznych, które dążą do ekstremalnej szczupłości, lekkości i przenośności.
Bardzo wysoka złożoność i koszt produkcji: Osiągnięcie dowolnych połączeń warstwy - wymaga wielu cykli wiercenia i laminowania laserowego, a także precyzyjnych procesów wyrównania i poszycia. Powoduje to koszty produkcji, które są znacznie wyższe niż w przypadku konwencjonalnych PCB i standardowych płyt HDI.
Podstawowe aplikacje: State - - - urządzenia elektroniczne artystyczne, takie jak high - Smartfony końcowe, ultra - cienkie laptopy, elektronika lotnicza, zaawansowane urządzenia medyczne, wysokie - servers, servers, serwery.
