W dynamicznym krajobrazie technologii serwerów AI, płytki drukowane (PCB) odgrywają kluczową rolę w zapewnianiu optymalnej wydajności. Jako wiodący dostawca płytek PCB do serwerów AI, stale badamy i wdrażamy najnowocześniejsze technologie, aby sprostać stale rosnącym wymaganiom branży sztucznej inteligencji. Jedną z takich technologii, która zyskała znaczną popularność, jest konstrukcja zakopana w płytkach PCB. W tym blogu zagłębimy się w zalety stosowania zakopanej struktury przelotowej na PCB serwera AI.
Zwiększona integralność sygnału
Integralność sygnału ma ogromne znaczenie w serwerach AI, gdzie szybki transfer danych jest normą. Ukryta konstrukcja przelotowa znacząco przyczynia się do utrzymania czystych i niezawodnych sygnałów. W przeciwieństwie do przelotek przechodzących przez całą płytkę PCB, przelotki zakopane są widoczne tylko pomiędzy warstwami wewnętrznymi. Taka konstrukcja zmniejsza pasożytniczą pojemność i indukcyjność związaną z przelotkami.
Pojemność pasożytnicza może powodować tłumienie i zniekształcenia sygnału, szczególnie przy wysokich częstotliwościach. Minimalizując tę pojemność, zakopane przelotki zapewniają, że sygnały przemieszczają się przez płytkę drukowaną z minimalnymi stratami. Podobnie zmniejszona indukcyjność pomaga zapobiegać odbiciom sygnału, które mogą prowadzić do błędów w danych. W zastosowaniach sztucznej inteligencji, gdzie przetwarzane są duże ilości danych w czasie rzeczywistym, np. w algorytmach głębokiego uczenia się i obliczeniach sieci neuronowych, utrzymanie integralności sygnału ma kluczowe znaczenie. Zastosowanie ukrytych przelotek pozwala na szybszy i dokładniejszy transfer danych, co z kolei zwiększa ogólną wydajność serwera AI.
Zwiększona gęstość PCB
Serwery AI stają się coraz bardziej kompaktowe i wydajne, co wymaga płytek PCB o większej gęstości komponentów. Konstrukcja zakopana przelotowo pozwala nam osiągnąć ten cel. Ponieważ zakopane przelotki znajdują się pomiędzy warstwami wewnętrznymi, nie zajmują miejsca na zewnętrznych warstwach płytki PCB. Uwalnia to cenną przestrzeń na powierzchni płytki PCB, umożliwiając umieszczenie większej liczby komponentów.
Ponadto możliwość stosowania zakopanych przelotek w połączeniu z innymi typami przelotek, takimi jak ślepe przelotki, zapewnia większą elastyczność w projektowaniu płytek PCB. Możemy tworzyć bardziej złożone i wydajne wzorce routingu, co jest niezbędne do obsługi dużej liczby komponentów na serwerze AI. Na przykład w wielowarstwowej płytce drukowanej serwera AI możemy użyć zakopanych przelotek do połączenia różnych warstw wewnętrznych, jednocześnie korzystając z komponentów do montażu powierzchniowego (SMT) w warstwach zewnętrznych. To połączenie skutkuje bardzo gęstą i kompaktową konstrukcją PCB, która jest idealna dla nowoczesnych serwerów AI.
Ulepszone zarządzanie temperaturą
Zarządzanie temperaturą to kluczowy problem w serwerach AI, ponieważ wysokowydajne komponenty generują znaczną ilość ciepła. Zakopana konstrukcja przelotowa może przyczynić się do lepszego rozpraszania ciepła. Zakopane przelotki mogą działać jako przelotki termiczne, przenosząc ciepło z wewnętrznych warstw płytki PCB do warstw zewnętrznych lub do radiatorów.
Zapewniając dodatkowe ścieżki wymiany ciepła, zakopane przelotki pomagają obniżyć temperaturę płytki PCB i jej komponentów. Jest to szczególnie ważne w przypadku komponentów takich jak procesory graficzne (GPU) i jednostki centralne (CPU) w serwerach AI, o których wiadomo, że generują wysoki poziom ciepła. Lepsze zarządzanie temperaturą nie tylko wydłuża żywotność komponentów, ale także zapewnia ich stabilną pracę w warunkach dużego obciążenia.
Zmniejszony przesłuch
Przesłuchy to kolejne wyzwanie w projektowaniu szybkich płytek PCB, szczególnie w serwerach AI, gdzie na tej samej płycie znajduje się wiele szybkich sygnałów. Przesłuch ma miejsce, gdy pola elektromagnetyczne sąsiednich ścieżek zakłócają się wzajemnie, powodując zakłócenia i degradację sygnału. Ukryta konstrukcja przelotowa może pomóc w zmniejszeniu przesłuchów.
Ponieważ zakopane przelotki znajdują się pomiędzy warstwami wewnętrznymi, są one w pewnym stopniu ekranowane przed zewnętrznymi zakłóceniami elektromagnetycznymi. Dodatkowo można zoptymalizować routing śladów, aby zminimalizować sprzężenie między sąsiednimi ścieżkami. Redukując przesłuchy, zakopana struktura przelotowa zapewnia, że sygnały na płytce drukowanej nie zostaną zniekształcone, co jest niezbędne dla dokładnego działania algorytmów AI.
Kompatybilność z zaawansowanymi technologiami PCB
Jako dostawca płytek PCB dla serwerów AI dokładamy wszelkich starań, aby pozostać w czołówce technologii PCB. Konstrukcja zakopana przelotowo jest kompatybilna z innymi zaawansowanymi technologiami PCB, takimi jakSzybka płytka drukowana wysokiej częstotliwości,Ciężka miedziana płytka drukowana, IUltracienka płytka drukowana.

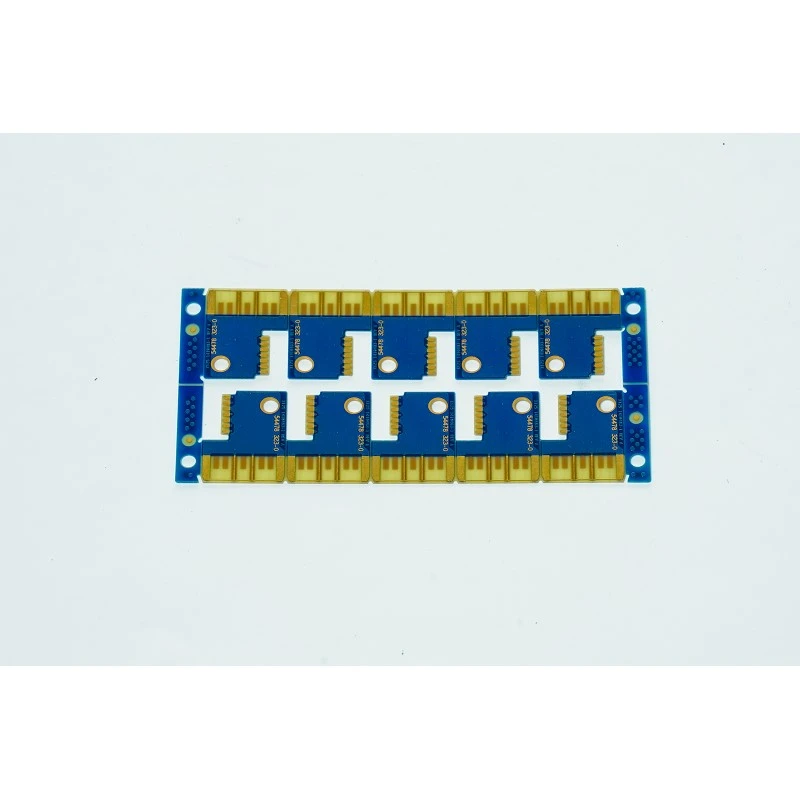

W przypadku szybkich płytek drukowanych o wysokiej częstotliwości, zakopana w ziemi struktura przelotowa pomaga w utrzymaniu integralności sygnału przy wysokich częstotliwościach. Ograniczone działanie pasożytnicze zakopanych przelotek jest szczególnie korzystne w tych zastosowaniach. Ciężkie miedziane płytki PCB, które są wykorzystywane w zastosowaniach wymagających dużej mocy w serwerach AI, również mogą odnieść korzyści dzięki konstrukcji przelotowej zakopanej w ziemi. Zakopane przelotki można wykorzystać do przesyłania sygnałów wysokoprądowych, minimalizując jednocześnie opór i wytwarzanie ciepła. Z drugiej strony ultracienkie płytki drukowane wymagają kompaktowej i wydajnej konstrukcji. Ukryta konstrukcja przelotowa pozwala na bardziej opływową konstrukcję, która jest odpowiednia dla ultracienkich płytek PCB.
Koszt - efektywność w dłuższej perspektywie
Chociaż początkowy koszt produkcji płytek PCB z zakopanymi przelotkami może być nieco wyższy niż w przypadku tradycyjnych płytek PCB, nie można ignorować długoterminowej opłacalności. Zwiększona wydajność i niezawodność serwerów AI z ukrytymi płytkami PCB skutkuje mniejszą liczbą awarii i mniejszą liczbą wymagań konserwacyjnych. Zmniejsza to całkowity koszt posiadania dla użytkownika końcowego.
Ponadto możliwość osiągnięcia większej gęstości komponentów i lepszego zarządzania temperaturą oznacza, że serwery AI mogą być bardziej kompaktowe i energooszczędne. Może to prowadzić do oszczędności miejsca i zużycia energii, które są istotnymi czynnikami w dużych centrach danych.
Wniosek
Podsumowując, konstrukcja zakopana przelotowo oferuje wiele korzyści dla płytek drukowanych serwerów AI. Od zwiększonej integralności sygnału i zwiększonej gęstości PCB po ulepszone zarządzanie temperaturą i zmniejszone przesłuchy, technologia ta zmienia zasady gry w projektowaniu serwerów AI. Jako dostawca płytek PCB do serwerów AI, naszym celem jest wykorzystanie zalet konstrukcji zakopanej w ziemi, aby zapewnić naszym klientom wysokiej jakości płytki PCB o dużej wydajności.
Jeśli jesteś na rynku płytek PCB AI Server i chcesz skorzystać z najnowszych technologii, zapraszamy do kontaktu w celu omówienia zakupów. Nasz zespół ekspertów jest gotowy do współpracy z Tobą w celu zaprojektowania i wyprodukowania idealnego rozwiązania PCB spełniającego wymagania Twojego serwera AI.
Referencje
- IPC - 2221A, ogólny standard dotyczący projektowania płytek drukowanych.
- Lee, H. - P. i Smith, JR (2018). Szybkie projektowanie cyfrowe: podręcznik czarnej magii. Edukacja Pearsona.
- Montrose, MI (2016). Techniki projektowania płytek drukowanych pod kątem zgodności z EMC: podręcznik dla projektantów. Wiley – IEEE Press.
