Jako dostawca płytek drukowanych HDI widziałem na własne oczy, jak ważne jest dokładne zmierzenie parametrów elektrycznych tych płytek. Płytki drukowane HDI, czyli High-Density Interconnect, stają się coraz bardziej popularne w różnych gałęziach przemysłu ze względu na ich wysoką wydajność i kompaktową konstrukcję. Na tym blogu podzielę się spostrzeżeniami na temat pomiaru parametrów elektrycznych płytek drukowanych HDI, co może pomóc w zapewnieniu jakości i funkcjonalności tych płytek.
Dlaczego pomiar parametrów elektrycznych ma znaczenie
Zanim zagłębimy się w metody pomiaru, szybko zrozummy, dlaczego należy mierzyć parametry elektrycznePłytka HDIjest tak ważne. Płyty te znajdują zastosowanie w szerokim zakresie zastosowań, od smartfonów i laptopów po wysokiej klasy urządzenia medyczne i sprzęt lotniczy. Każde niewielkie odchylenie parametrów elektrycznych może prowadzić do problemów z wydajnością, zmniejszonej niezawodności, a nawet całkowitej awarii urządzenia.
Na przykład nieprawidłowa impedancja może powodować odbicia sygnału, co prowadzi do utraty danych i zmniejszonej integralności sygnału. Podobnie niewłaściwe wartości pojemności i indukcyjności mogą wpływać na taktowanie i charakterystykę częstotliwościową obwodu. Dokładny pomiar tych parametrów pozwala wykryć potencjalne problemy na wczesnym etapie procesu produkcyjnego i wprowadzić niezbędne poprawki, aby zapewnić, że płyty spełniają wymagane specyfikacje.
Kluczowe parametry elektryczne do pomiaru
Podczas testowania płytek drukowanych HDI należy zmierzyć kilka parametrów elektrycznych. Oto niektóre z najważniejszych:
1. Impedancja
Impedancja jest miarą oporu, jaki obwód stawia przepływowi prądu przemiennego. W płytkach drukowanych HDI utrzymanie prawidłowej impedancji ma kluczowe znaczenie dla zapewnienia integralności sygnału, szczególnie w zastosowaniach wymagających dużej szybkości. Do pomiaru impedancji powszechnie stosuje się reflektometr w dziedzinie czasu (TDR). Urządzenie to wysyła szybki impuls elektryczny w dół ścieżki i mierzy odbity sygnał. Analizując odbicie, możemy określić impedancję śladu.
2. Opór
Opór jest miarą tego, jak bardzo materiał przeciwstawia się przepływowi prądu elektrycznego. Pomiar rezystancji ścieżek i komponentów na płytce drukowanej HDI jest ważny dla zapewnienia właściwej dystrybucji mocy i przesyłania sygnału. Do pomiaru rezystancji można użyć prostego multimetru. Aby uzyskać dokładne wyniki, pamiętaj tylko o przestrzeganiu właściwej procedury pomiarowej.
3. Pojemność
Pojemność to zdolność elementu lub obwodu do gromadzenia ładunku elektrycznego. W płytkach drukowanych HDI pojemność może wpływać na taktowanie i charakterystykę częstotliwościową obwodu. Do pomiaru pojemności można zastosować miernik pojemności. Działa poprzez przyłożenie znanego napięcia do elementu i pomiar powstałego ładunku.
4. Indukcyjność
Indukcyjność jest właściwością przewodnika elektrycznego, która powoduje powstawanie siły elektromotorycznej w wyniku zmiany przepływającego przez niego prądu. Pomiar indukcyjności jest ważny w obwodach, w których pole magnetyczne odgrywa znaczącą rolę, np. w zasilaczach i szybkich liniach sygnałowych. Do pomiaru indukcyjności służy miernik indukcyjności.
Techniki pomiarowe
Teraz, gdy znamy kluczowe parametry elektryczne, które należy zmierzyć, przyjrzyjmy się niektórym technikom stosowanym do ich pomiaru:
Testowanie ręczne
Testowanie ręczne polega na użyciu ręcznych przyrządów, takich jak multimetry, mierniki pojemności i mierniki indukcyjności, do pomiaru parametrów elektrycznych. Metoda ta jest prosta i opłacalna, ale może być czasochłonna i podatna na błędy ludzkie. Testowanie ręczne najlepiej nadaje się do produkcji na małą skalę lub do testowania poszczególnych komponentów na płytce.
Automatyczne testowanie
W testach automatycznych wykorzystuje się specjalistyczny sprzęt, taki jak automatyczny sprzęt testowy (ATE), do pomiaru parametrów elektrycznych płytek drukowanych HDI. ATE może wykonywać wiele testów jednocześnie oraz szybko i dokładnie mierzyć szeroki zakres parametrów. Metoda ta idealnie sprawdza się przy produkcji na dużą skalę, gdyż może znacznie skrócić czas badania i poprawić dokładność wyników.
Testowanie sondy
Testowanie sond polega na kontakcie sond z określonymi punktami na płytce drukowanej HDI w celu pomiaru parametrów elektrycznych. Metoda ta jest przydatna do badania trudno dostępnych miejsc lub do wykonywania szczegółowych pomiarów konkretnych elementów. Testowanie sond można przeprowadzić ręcznie lub przy użyciu automatycznych stacji sond.
Wyzwania związane z pomiarami płytek drukowanych HDI
Pomiar parametrów elektrycznych płytek drukowanych HDI nie jest pozbawiony wyzwań. Płyty te są bardzo złożone, składają się z wielu warstw, drobnych śladów i komponentów o dużej gęstości. Oto niektóre z wyzwań, przed którymi stoimy:
Wysoka gęstość
Duża gęstość płytek drukowanych HDI utrudnia dostęp do punktów testowych. Mały rozmiar ścieżek i komponentów również utrudnia dokładny pomiar parametrów elektrycznych. Aby sprostać tym wyzwaniom, często potrzebne są specjalistyczne sondy i przyrządy testowe.
Integralność sygnału
W zastosowaniach wymagających dużej szybkości utrzymanie integralności sygnału ma kluczowe znaczenie. Wszelkie zakłócenia lub zakłócenia w procesie pomiarowym mogą mieć wpływ na dokładność wyników. Aby zminimalizować wpływ szumów i zakłóceń, stosuje się techniki ekranowania i uziemiania.
Efekty termiczne
Wysoka gęstość mocy płytek drukowanych HDI może powodować efekty termiczne, które mogą mieć wpływ na parametry elektryczne. Na przykład zmiany temperatury mogą powodować zmianę rezystancji i pojemności komponentów. Aby uwzględnić skutki termiczne, często wymagane są pomiary z kompensacją temperatury.
Zastosowania płytek drukowanych HDI
Płytki drukowane HDI są wykorzystywane w szerokim zakresie zastosowań ze względu na ich wysoką wydajność i kompaktową konstrukcję. Oto niektóre z typowych zastosowań:
Urządzenia mobilne
Smartfony i tablety wykorzystują płytki drukowane HDI, aby zapewnić szybkie przetwarzanie, łączność bezprzewodową i kompaktową konstrukcję. Tablice te są również wykorzystywane w innych urządzeniach mobilnych, takich jak smartwatche i trackery fitness.
Urządzenia medyczne
Urządzenia medyczne, takie jak aparaty MRI, skanery ultradźwiękowe i rozruszniki serca, wymagają płytek drukowanych HDI o wysokiej wydajności, aby zapewnić dokładne i niezawodne działanie. Tablice te są często projektowane tak, aby spełniać rygorystyczne przepisy i standardy medyczne.
Lotnictwa i Obrony
Przemysł lotniczy i obronny wykorzystują płytki drukowane HDI w różnych zastosowaniach, w tym w awionice, systemach radarowych i systemach naprowadzania rakiet. Płyty te muszą być wysoce niezawodne i odporne na trudne warunki środowiskowe.
Mikro-płytka LED
Technologia Micro-LED staje się coraz bardziej popularna w wyświetlaczach ze względu na wysoką jasność, kontrast i efektywność energetyczną. Płytki drukowane HDI służą do sterowania i sterowania układami mikro-LED.

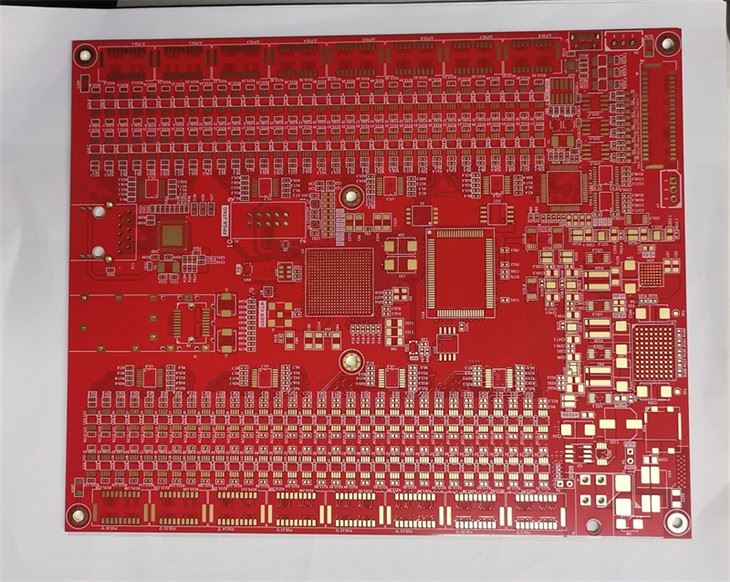

Płytka PCB szybkiej transmisji
W centrach danych i sieciach telekomunikacyjnych niezbędna jest szybka transmisja. Płytki drukowane HDI służą do przesyłania danych z dużą szybkością przy minimalnej utracie sygnału.
PCB sprzętu komunikacyjnego
Od routerów i przełączników po stacje bazowe, sprzęt komunikacyjny wymaga płytek drukowanych HDI, aby zapewnić szybki transfer danych i niezawodną komunikację.
Złota płytka PCB
Płytki PCB Gold Finger są stosowane w zastosowaniach, w których wymagany jest niezawodny kontakt elektryczny, np. w modułach pamięci i kartach rozszerzeń. Technologię HDI można wykorzystać do poprawy wydajności i niezawodności płytek drukowanych Gold Finger.
Zamykające myśli
Pomiar parametrów elektrycznych płytek drukowanych HDI jest kluczowym krokiem w zapewnianiu ich jakości i wydajności. Niezależnie od tego, czy korzystasz z testów ręcznych, testów automatycznych czy testów sondowych, ważny jest wybór właściwej metody pomiarowej i sprzętu do konkretnych potrzeb. Rozumiejąc wyzwania i zastosowania płytek drukowanych HDI, możesz podejmować świadome decyzje i mieć pewność, że Twoje produkty spełniają najwyższe standardy.
Jeśli szukasz wysokiej jakości płytek drukowanych HDI lub masz jakiekolwiek pytania dotyczące pomiaru ich parametrów elektrycznych, skontaktuj się z nami. Jesteśmy tutaj, aby pomóc Ci we wszystkich Twoich potrzebach związanych z PCB i możemy zapewnić Ci fachowe porady i wsparcie. Rozpocznijmy rozmowę i zobaczmy, jak możemy współpracować, aby spełnić Twoje wymagania.
Referencje
- „Podręcznik testowania płytek drukowanych” autorstwa Johna W. Sutherlanda
- „Szybkie projektowanie cyfrowe: podręcznik czarnej magii” Howarda Johnsona i Martina Grahama
